セラタイカ２号シリーズのご紹介｜福岡で塗装ならトラストホーム

2019/05/07 塗料情報

こんにちは。福岡の塗装専門店トラストホームです。

今回は、【セラタイカ２号シリーズ】を紹介します！

セラタイカ２号シリーズのご紹介

薄膜！わずか１０ｍｍで１時間耐火及び不燃認定を実現

セラタイカ２号シリーズは、耐火性能に加え、体に有害なアスベストやロックウールなどの鉱物系繊維を含有しない環境に優しい製品です。また、鉄骨面への高い付着性・防錆性・遮音性など優れた性能を発揮します。また、近年では耐火被覆材としての利用だけでなく、硬質ウレタンフォームなどの有機系可燃断熱性の不燃コート材としての利用も増えており、幅広い用途でご利用いただけます。

◆セラタイカ２号シリーズの６つの強み◆

①薄い被膜厚・・・

吸熱効果の高い水酸化アルミニウム及び炭酸カルシウム、セメントを主成分としているため、ロックウールなどの断熱タイプと異なり、優れた耐火性能を発揮します。１０ｍｍ厚で１時間耐火、２０ｍｍ厚で２時間耐火、３０ｍｍ厚で３時間耐火の性能を実現した、超薄型湯式耐火被覆材です

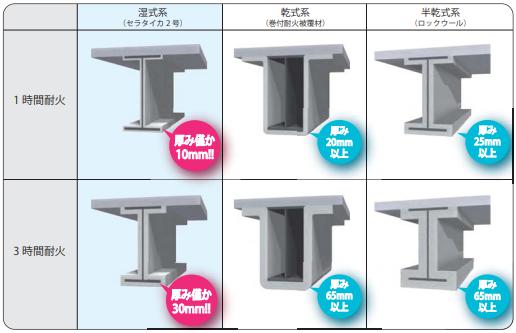

●鉄骨梁／耐火被膜材厚み比較（サイズ：H４００×２００×８×１３の場合）

②意匠性・・・

オフホワイトの仕上がり色となるため、表しの仕様では、明るく開放的な空間を演出できます。近年増加している、天井レスの建物において、意匠性の高いセラタイカ２号シリーズが選ばれています。また、要望の応じて、上塗りの使用による着色も可能です。

③遮音性・・・

ロックウール系や、乾式耐火被覆材と比較して優れた遮音性を発揮します。また、表面硬度が高く、防錆性にも優れているため、耐久性があります。S造のホテルや、音漏れの心配のある部位に最適です。

④耐久性・・・

防錆性に優れており、発錆による剥落の危険が少ない製品です。湿式工法のため、吹付け作業時に粉じんなどの発生が比較的少ない製品です。また、表面硬度が高く、防錆性にも優れているため、耐久性があります。鳥害対策としても有効です。

⇒一般的な他の耐火被覆材の場合

⇒セラタイカ２号の場合

●表面硬度が高い

●粉塵の発生が少ない

●防錆性が高い

⑤屋外での適用が可能・・・

耐久性の高い防水化粧材「レナエクセレント」の併用により、完全外部での使用を可能にしました。従来の「ロックウール施工後に金属パネルを囲い込む工法」と比較して、納まりの問題の解決や、コストの低減に役立ちます。

⑥硬質ウレタンフォーム不燃化・・・

爆燃性の危険性がある硬質ウレタンフォームの上に、わずか１０ｍｍ厚以上のセラタイカ２号、２号Uを被膜した被合体で不燃認定を取得しています。

⑦遮煙性・・・

「乾式工法を用いた防火区画などにおける煙などの漏えい防止対策に係る指導基準」（東京消防庁）は、火災により煙などが漏えいすることを防止する対策を講じるよう指導しています。セラタイカ２号シリーズは、遮煙性能を有しており、特別な遮煙対策を行う必要がありません。

試験結果

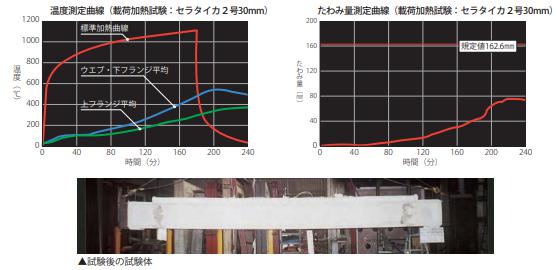

【載荷加熱試験】

認定試験「載荷加熱試験」後も鋼材のたわみによる割れ・剥がれが見られず、下地と優れた付着性・追従性を示します。

【付着性試験】

下地条件を変えた試験体を、水浸漬繰り返し試験後に付着強度を測定しました。（１サイクル：水浸漬１時間＋４０℃静置２３時間）この結果、さび止め塗料を使用しない試験体が最も強度が高くなりました。

【防錆性試験】

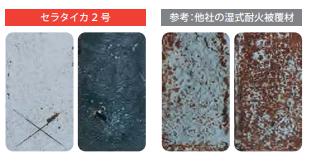

●耐塩水噴霧性試験

黒皮鋼板に材料を塗布し、１か月養生後、表面よりカッターでクロスカットを入れ、塩水噴霧試験を２００時間実施しました。この結果、セラタイカ２号は錆の発生が少なく防錆性が高いと言えます。

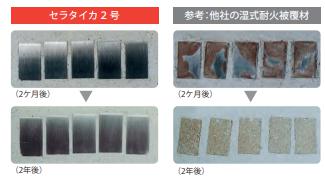

●屋内暴露試験

みがき鋼板を材料で挟んだものを試験体とし、２０℃６５％の条件下で２年間屋内暴露を実施しました。この結果、セラタイカ２号は錆の発生が少なく防錆性が高いといえます。

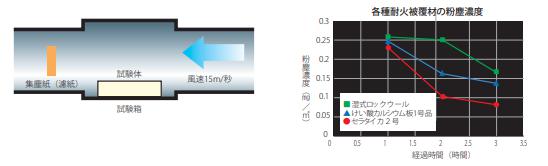

【風圧粉塵試験（低粉塵）】

下図に示す装置を利用し、材料表面から発生する粉塵濃度を経時的に測定しました。この結果、セラタイカ２号は湿式ロックウールやけい酸カルシウム板と比較し、粉塵の発生が少ないといえます。

【たわみ追従試験】

３５０×９５０×２．３ｍｍの寸法の黒皮付き鋼板の表面に、セラタイカ２号を２０ｍｍ厚さで吹付け、１ヶ月後養生した後、試験供しました。（１００t用オートグラフを使用）。セラタイカ２号を塗布面を下向きにセットし、鋼板を中央部に載荷し、たわみ量と付着状態を観察しました。この結果、鉄骨の変形に対し、１/１００のたわみ量までは十分に追従できることがわかりました。
